راهنمای انتخاب پمپ شناور پمپیران
1.میزان دبی (آبدهی) مورد نیاز خود را تعیین کنید.
میزان آب مورد نیاز پروژه شما، اصلی‌ترین عامل در تعیین دبی (آبدهی) پمپ شناور است. علاوه بر این، در مجوز بهره‌برداری چاه شما، مقدار دبی مجاز محاسبه و مشخص شده است که نباید از آن بیشتر در نظر گرفته شود. دبی معمولاً با واحدهایی مانند لیتر بر ثانیه (l/s) یا متر مکعب بر ساعت (m3/h) اندازه‌گیری می‌شود. جداول انتخاب پمپیران بر اساس متر مکعب بر ساعت تنظیم شده‌اند. اگر دبی شما به صورت لیتر بر ثانیه (l/s) بیان شده است، می‌توانید آن را در 3.6 ضرب کنید تا میزان دبی خود را به متر مکعب بر ساعت (m3/h) تبدیل نمایید. برای ادامه راهنمای انتخاب پمپ شناور، فرض می‌کنیم که مقدار دبی برابر با 180 متر مکعب بر ساعت باشد.
2. هد (ارتفاع) مورد نیاز پمپاژ خود را مشخص کنید.
ارتفاع یکی از معیارهای اصلی در انتخاب پمپ شناور پمپیران است و به طور ساده، میزان فشاری را که پمپ تولید می‌کند، نشان می‌دهد. برای محاسبه این مشخصه، باید ارتفاع عمودی سطح آب تا محل پروژه (که به آن ارتفاع استاتیک گفته می‌شود) را در نظر بگیرید. به علاوه، مقادیر اتلاف‌هایی که از انتقال آب ناشی می‌شود، طبق ضرایب خاصی به ارتفاع استاتیک افزوده می‌شود. برای ادامه این مبحث، فرض می‌کنیم که ارتفاع مورد نیاز پمپاژ برابر با 55 متر باشد.

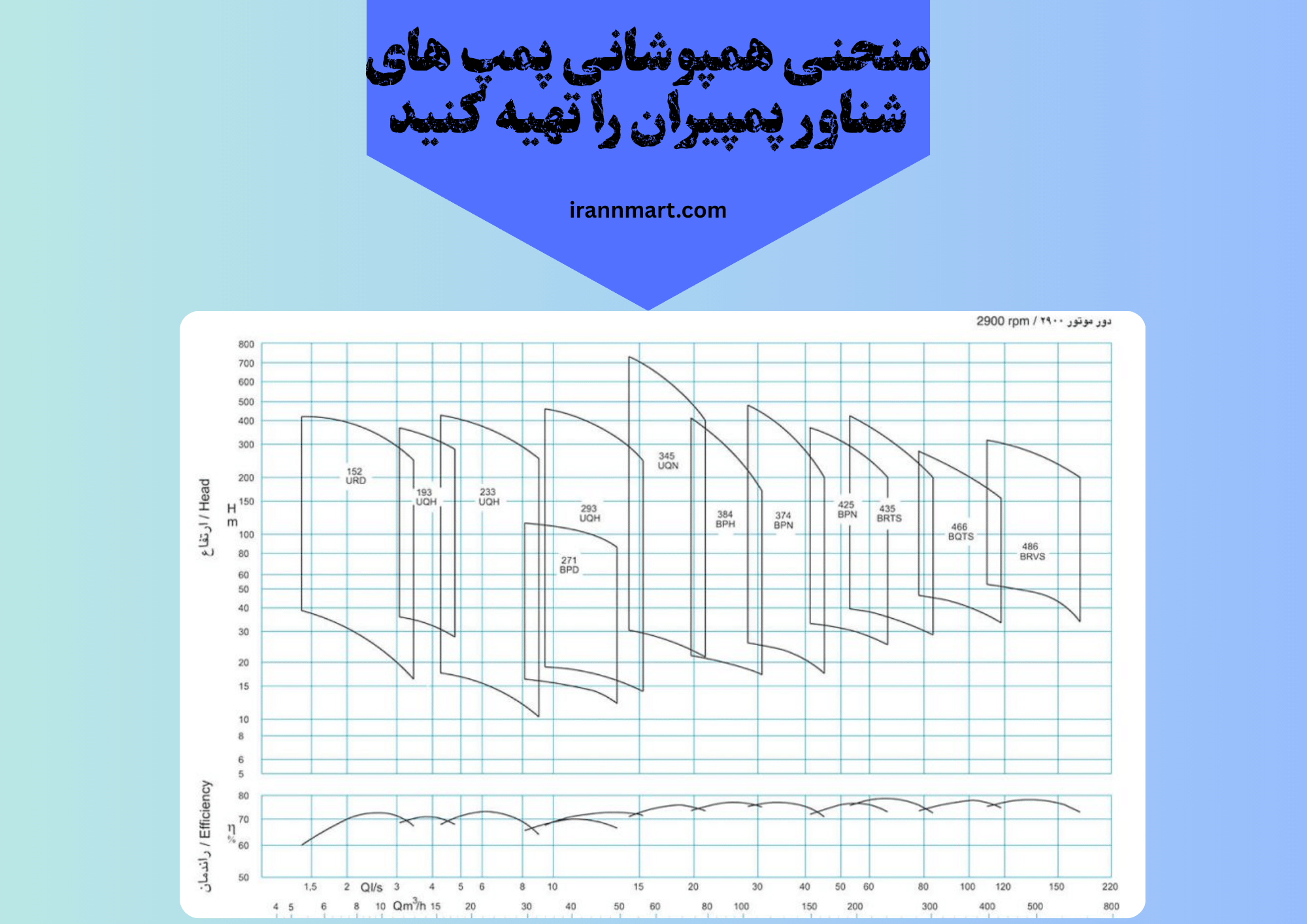

3. منحنی همپوشانی پمپ‌های شناور پمپیران را تهیه کنید.
در گام بعدی برای انتخاب پمپ شناور، باید منحنی همپوشانی پمپ‌های شناور پمپیران را تهیه نمایید. این منحنی را می‌توانید از تصویر زیر مشاهده کرده یا آن را از کاتالوگ پمپ شناور پمپیران استخراج کنید. منحنی مذکور دو محور دارد؛ محور افقی میزان آبدهی (دبی) را نشان می‌دهد و محور عمودی ارتفاع (هد) را نمایش می‌دهد.
4. مدل پمپ شناور را از منحنی تعیین نمایید.
این تعیین مدل پمپ شناور، ابتدا باید در منحنی همپوشانی پمپ‌های شناور پمپیران، مقدار دبی مورد نظر (180 متر مکعب بر ساعت) را بر روی محور افقی مشخص کرده و خطی از آن امتداد دهیم (خط سبز رنگ). سپس مقدار ارتفاع (55 متر) را بر روی محور عمودی مشخص کرده و خطی از آن رسم می‌کنیم (خط قرمز رنگ). در این مرحله، محل برخورد این دو خط نشان‌دهنده مدل پمپ مناسب خواهد بود. در مثال فعلی، این دو خط در مدل پمپ شناور 400 BPN قطع می‌شوند. بنابراین، پمپ انتخابی ما از خانواده پمپ‌های 400 BPN است. این گروه شامل چندین پمپ مختلف است که برای انتخاب دقیق‌تر باید ادامه راهنمایی‌ها را دنبال نمایید.

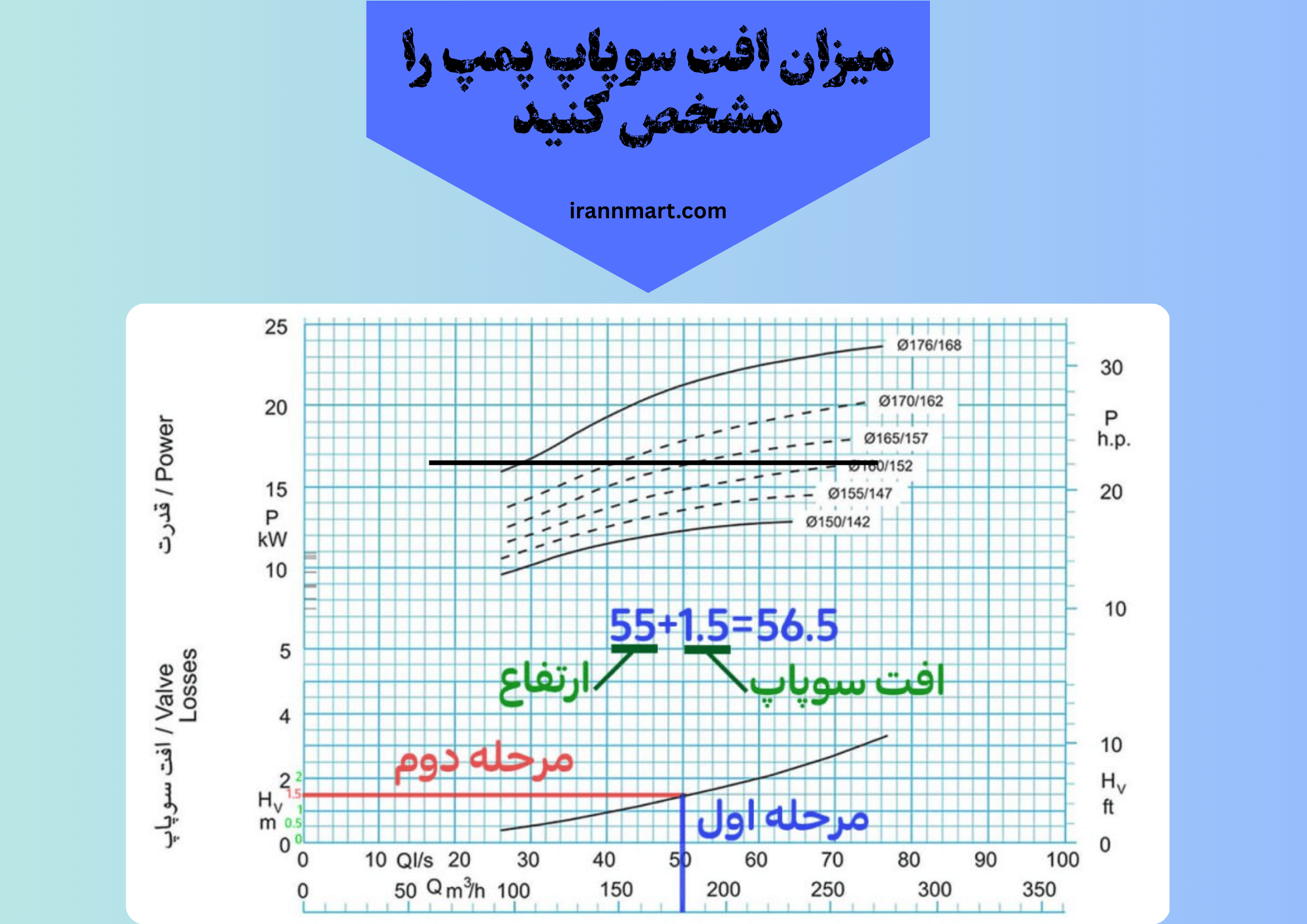

5.میزان افت سوپاپ پمپ را مشخص کنید.
در مرحله قبل تعیین شد که پمپ انتخابی از گروه BPN 435 می‌باشد. با مراجعه به کاتالوگ پمپ‌های شناور پمپیران، منحنی مشخصات هیدرولیکی مدل BPN 435 استخراج می‌شود. این نمودار برای یک طبقه پمپ رسم شده است. در این منحنی، به دنبال افت سوپاپ می‌گردیم. بر روی محور افقی مقدار دبی 200 متر مکعب در ساعت را پیدا کرده و یک خط عمودی (به رنگ آبی) از آن نقطه به سمت بالا رسم می‌کنیم تا منحنی عملکرد پمپ را قطع کند. در نقطه‌ی برخورد، یک خط افقی (خط قرمز) به سمت محور افت سوپاپ رسم می‌کنیم. این خط به مقدار 1.7 متر افت سوپاپ می‌رسد. بنابراین برای دبی 200 مترمکعب بر ساعت، میزان افت سوپاپ 1.7 متر خواهد بود. این افت را به ارتفاع هد محاسباتی اولیه (مثلاً 52 متر) اضافه می‌کنیم و در نتیجه ارتفاع نهایی برای ادامه محاسبات به 53.7 متر تغییر خواهد کرد.

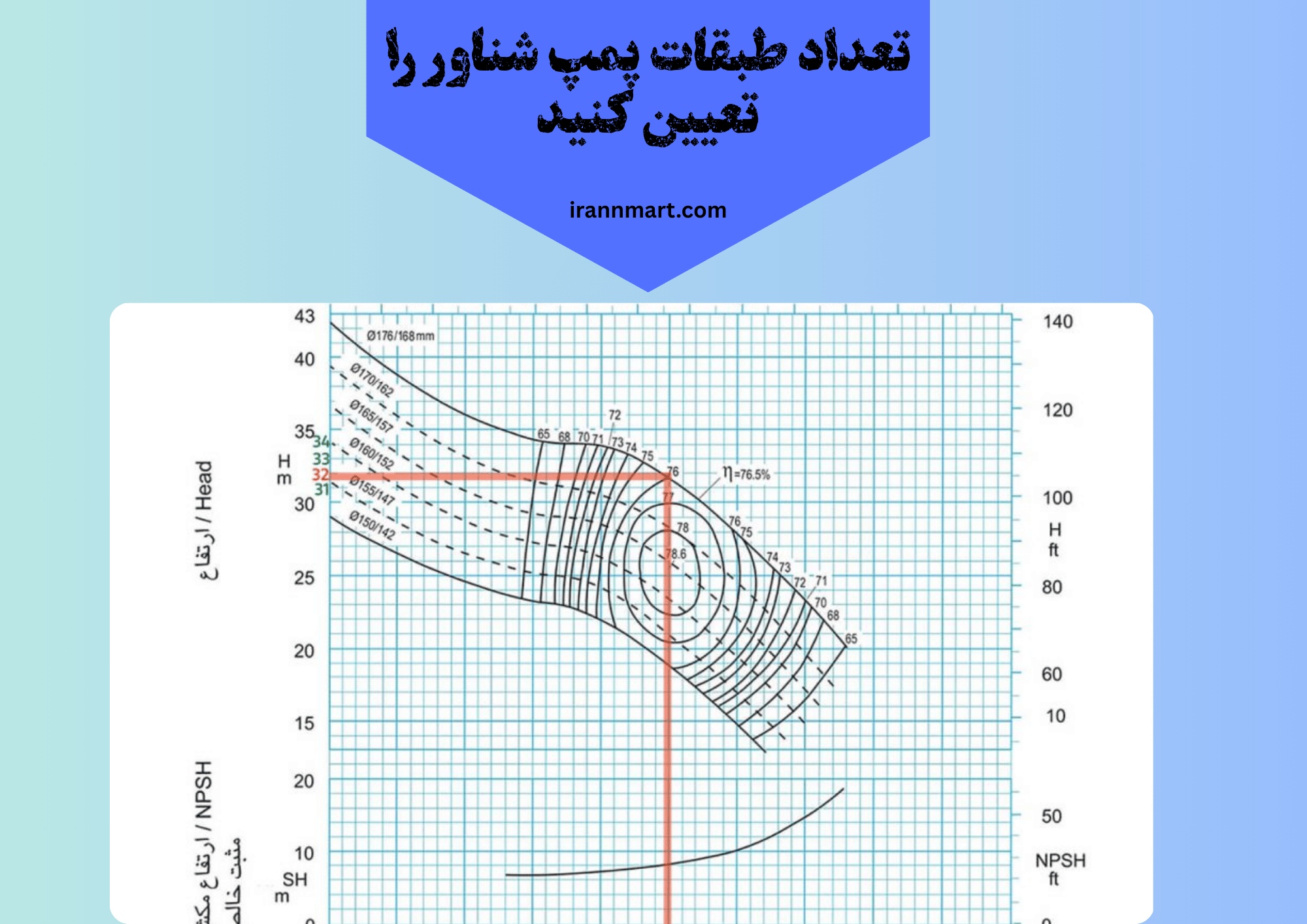

6. تعداد طبقات پمپ شناور را تعیین کنید.
در گام قبلی، پس از افزودن افت سوپاپ، ارتفاع کل به 53.7 متر افزایش یافت. حالا با رسم امتداد دبی مورد نیاز، یعنی 190 متر مکعب بر ساعت، بر روی منحنی مشخصات پمپ، مشاهده می‌کنیم که پمپ شناور مدل 435 در بیشینه راندمان خود قادر است حدود 35 متر ارتفاع را تأمین کند. این میزان از ارتفاع کل 53.7 متر کمتر است. بنابراین برای محاسبه تعداد طبقات مورد نیاز، ارتفاع کل را بر حداکثر هد قابل تولید توسط یک طبقه تقسیم می‌کنیم:
53.7 ÷ 35 ≈ 1.53.
با توجه به اینکه تعداد طبقات باید عددی صحیح باشد و پمپ باید بتواند ارتفاع کامل را تأمین کند، تعداد طبقات پمپ شناور را برابر 2 در نظر می‌گیریم.

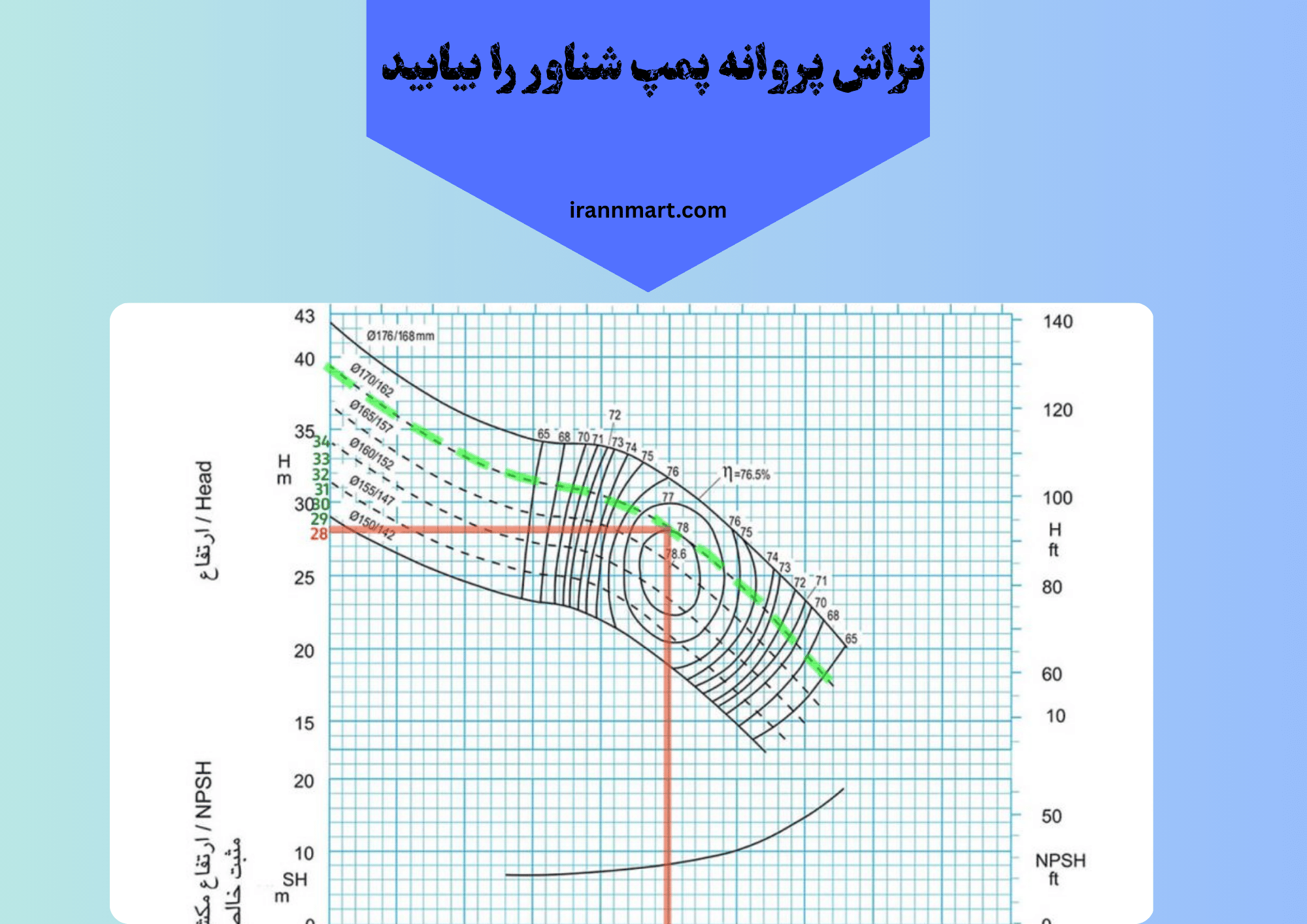

7. تراش پروانه پمپ شناور را بیابید.
در مراحل پیشین مشخص شد که پمپ انتخابی ما از سری 435 با 2 طبقه می‌باشد؛ یعنی پمپ شناور مدل 435/2 انتخاب شده است. در این مرحله باید اندازه تراش پروانه این پمپ را تعیین کنیم. برای این منظور، ارتفاع کل 53.7 متر را بر تعداد طبقات (2 طبقه) تقسیم می‌کنیم، که نتیجه آن به طور تقریبی 26.85 متر برای هر طبقه خواهد بود؛ به عبارتی، هر طبقه باید حدود 27 متر هد تولید کند.
اکنون با رسم امتداد دبی 190 متر مکعب بر ساعت و ارتفاع 27 متر روی منحنی مشخصات پمپ، مشاهده می‌شود که نقطه برخورد این دو امتداد با منحنی تراش پروانه، مربوط به قطر ø 175/167 می‌باشد. بنابراین مدل نهایی انتخابی پمپ شناور ما، 435/2a (ø 175/167) خواهد بود.

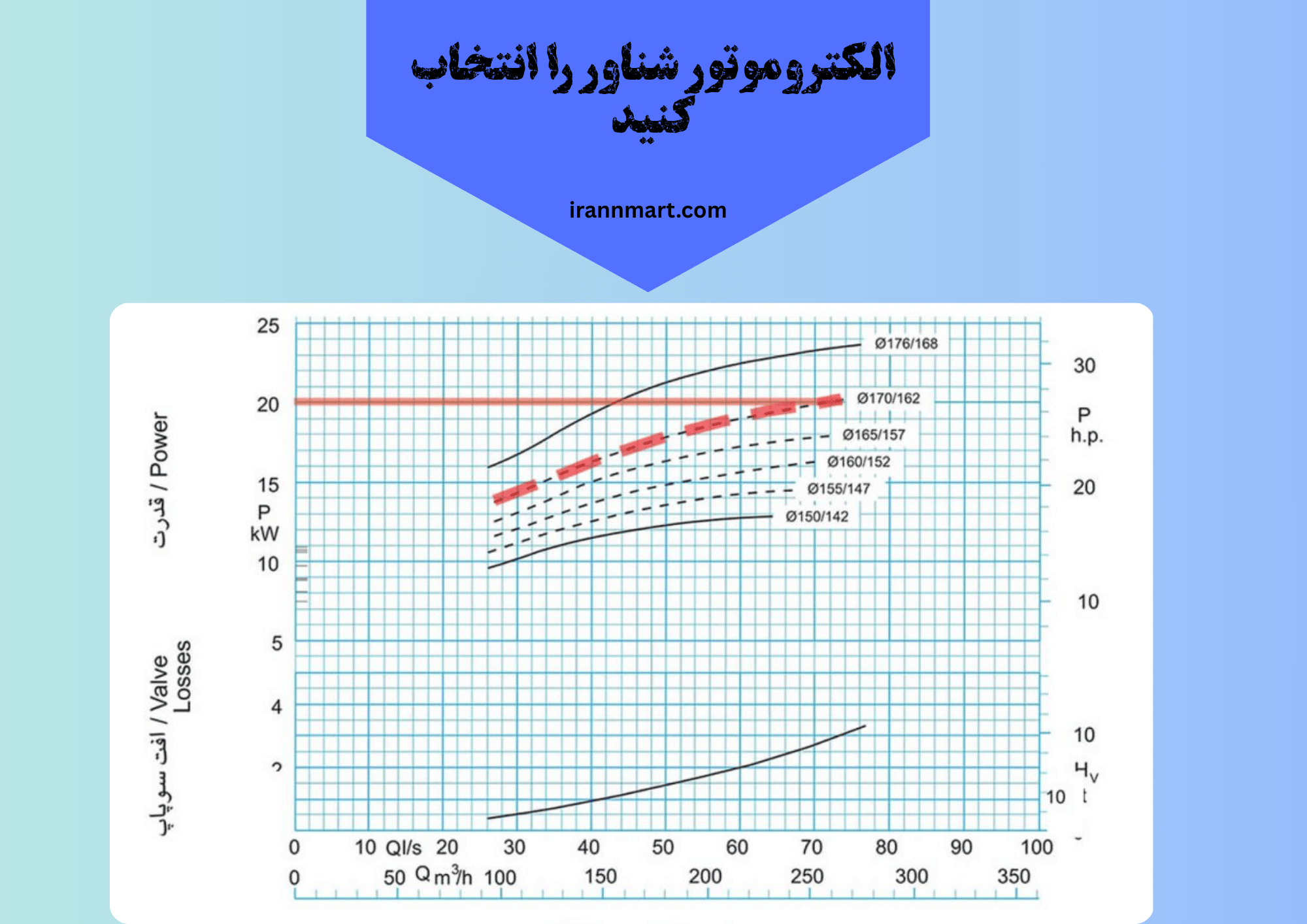

8. الکتروموتور شناور را انتخاب کنید.
در این مرحله به منحنی توان مصرفی پمپ شناور سری BPN 415 مراجعه می‌کنیم و تراش پروانه ø 165/158 که در مراحل قبلی مشخص شده بود را انتخاب می‌نماییم. بر اساس منحنی، توان مورد نیاز این پروانه در حداکثر عملکرد خود برابر با 17 کیلووات برای هر طبقه است.
از آنجا که این مقدار تنها برای یک طبقه ارائه شده، برای کل پمپ باید توان را در تعداد طبقات ضرب کنیم:
17 × 2 = 34 کیلووات.
اکنون برای انتخاب الکتروموتور مناسب، به جداول مشخصات موتورهای شناور پمپیران مراجعه می‌کنیم. مطابق این جداول، موتوری که بتواند 34 کیلووات را تأمین کند، مدل 8A 37 خواهد بود.
شایان ذکر است که در انتهای نام مدل‌های الکتروموتورهای پمپیران، کد 3/2 اضافه می‌شود که نشان‌دهنده سه فاز بودن و دو قطبی بودن موتور است.
در نتیجه، الکتروموتور نهایی مورد انتخاب برای راه‌اندازی پمپ شناور 415/2a (ø 165/158)، مدل 8A 37 3/2 تعیین می‌شود.
راهنمای انتخاب پمپ فشار قوی پمپیران

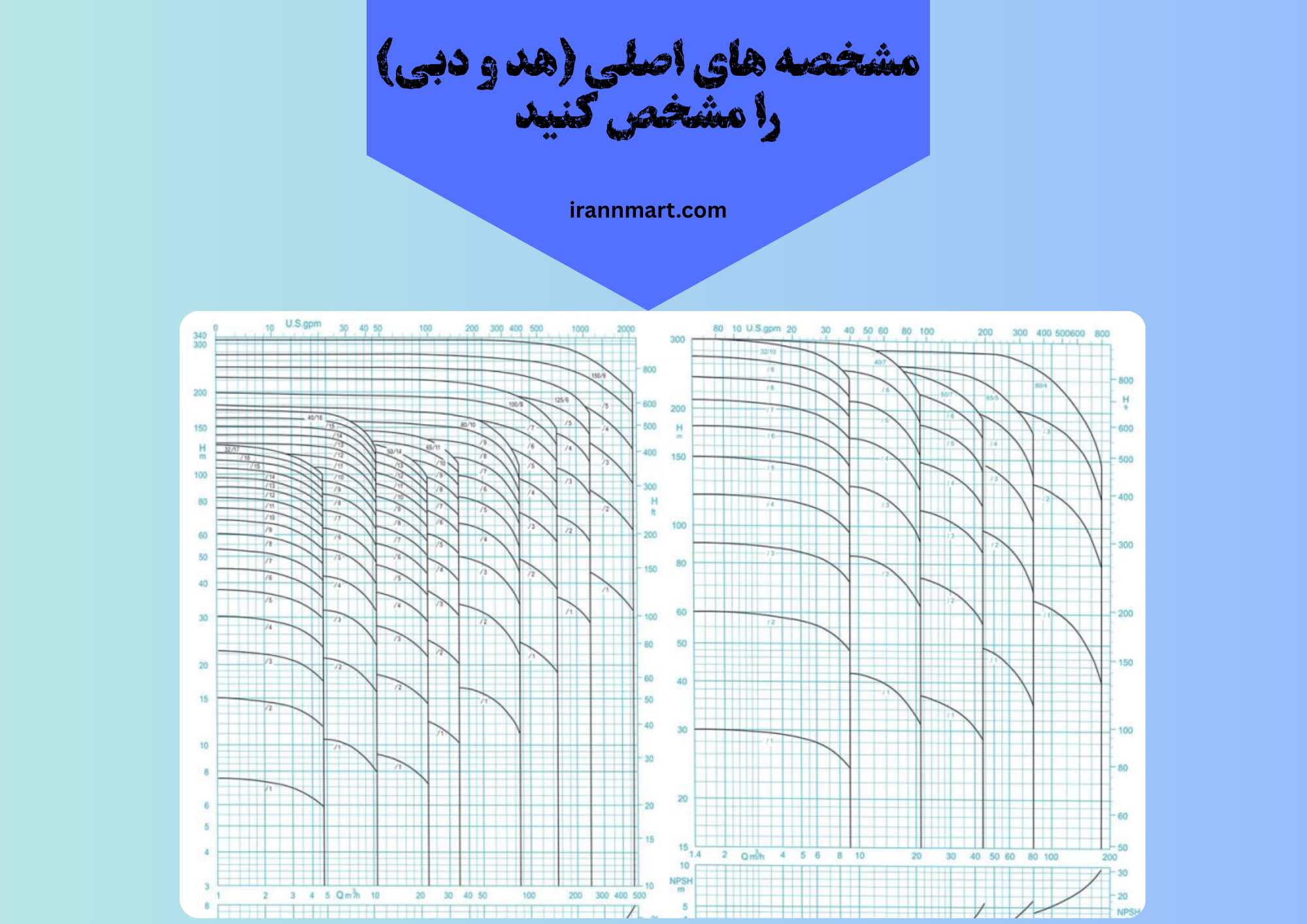

9. مشخصه های اصلی (هد و دبی) را مشخص کنید
برای شروع، ابتدا باید مشخصات اصلی پمپ شامل هد (ارتفاع) و دبی (آبدهی) تعیین شود. این فرآیند مشابه همان روشی است که پیش‌تر برای اندازه‌گیری ارتفاع و دبی پمپ‌های شناور انجام شده بود. جهت جلوگیری از تکرار مطالب، از شرح دوباره این روند صرف‌نظر می‌کنیم و فرض می‌نماییم که پس از انجام اندازه‌گیری‌های دقیق، قصد انتخاب یک پمپ گریز از مرکز فشار قوی را دارید.
بر اساس نتایج به‌دست‌آمده، دبی مورد نیاز برابر با 30 مترمکعب بر ساعت و ارتفاع (هد) معادل 120 متر می‌باشد.
در اینجا لازم است یادآور شویم که پمپ گریز از مرکز فشار قوی، نوعی پمپ چند طبقه محسوب می‌شود که دارای بخش‌های مکش، رانش و تعدادی طبقه است. این پمپ‌ها به‌دلیل طراحی خاص خود می‌توانند فشار زیادی تولید کنند و برای کاربردهایی که نیاز به هد بالا و دبی متوسط دارند، ایده‌آل هستند.

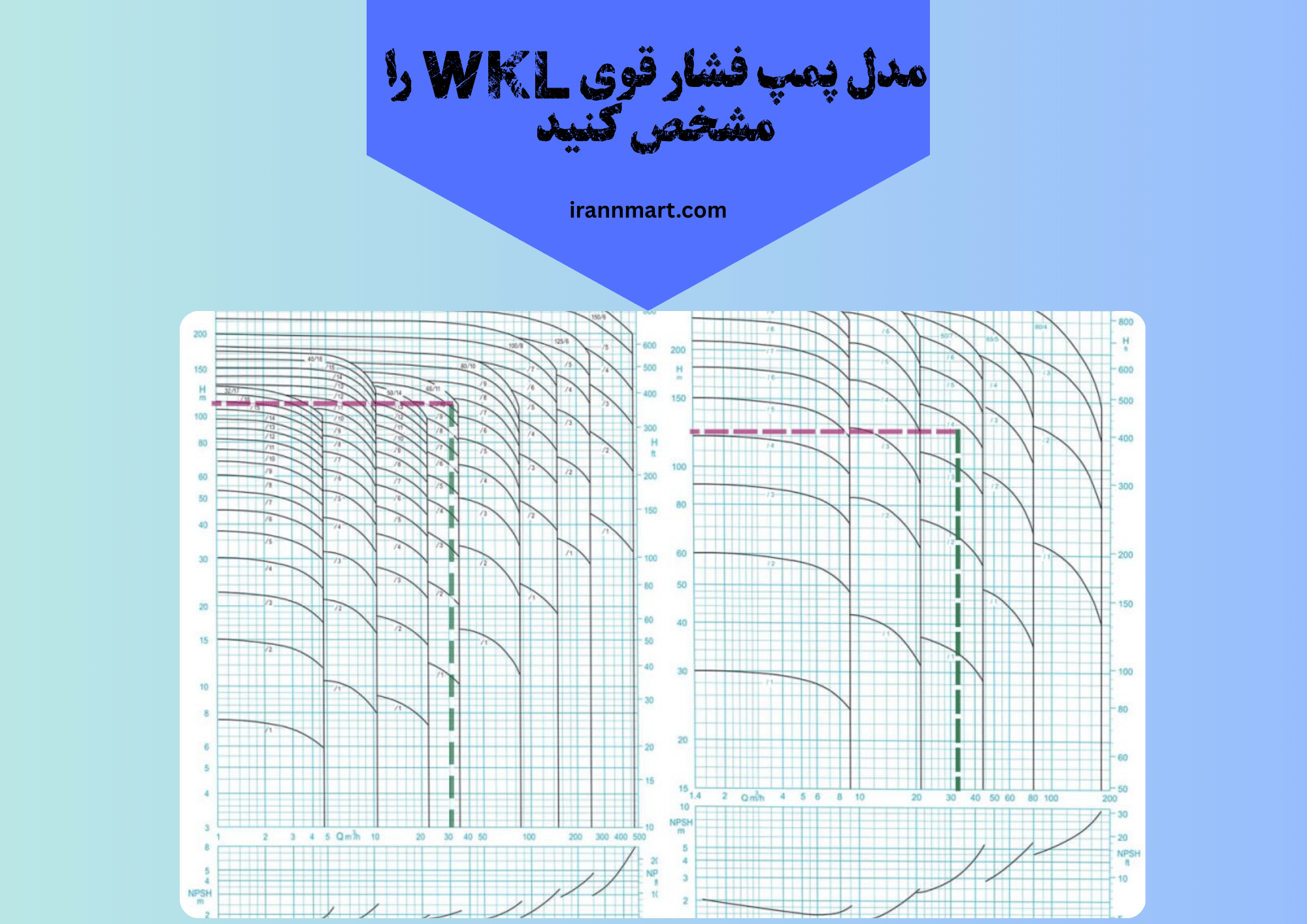

10. مدل پمپ فشار قوی wkl را مشخص کنید.
برای انتخاب پمپ آب مناسب، به منحنی‌های همپوشانی پمپ‌های فشار قوی موجود در کاتالوگ پمپیران مراجعه می‌کنیم. این منحنی‌ها برای دو سرعت دور موتور، یعنی 1500 دور بر دقیقه و 3000 دور بر دقیقه ارائه شده‌اند.
ابتدا نقاط دبی (30 مترمکعب بر ساعت) و هد (120 متر) مورد نظر را روی نمودار مشخص می‌کنیم. سپس از هر نقطه یک خط عمودی رسم کرده و محل برخورد این خطوط با منحنی‌های پمپ را تعیین می‌کنیم. در این حالت، دو گزینه به دست می‌آید: پمپ مدل 60/10 WKL با دور 1500 دور در دقیقه و پمپ مدل 50/3 WKL با دور 3000 دور در دقیقه.
با توجه به اینکه سرعت بالاتر موتور موجب افزایش استهلاک قطعات پمپ در طولانی‌مدت می‌شود، اگر به دنبال یک پمپ با دوام و مناسب برای کارکرد مداوم هستید، انتخاب پمپ 60/10 WKL با دور پایین منطقی‌تر است.
اما اگر کاربرد شما به صورت متناوب و غیرپیوسته باشد، پمپ مدل 50/3 WKL با سرعت بالاتر نیز گزینه مناسبی خواهد بود.
در این مثال، فرض بر این است که گزینه دوم انتخاب شده است. بنابراین، به منحنی مشخصات هیدرولیکی پمپ 50 WKL در دور 3000 دور بر دقیقه مراجعه کرده و مشخصات فنی آن را تحلیل می‌کنیم.
شایان توجه است که این منحنی تنها برای یک طبقه و پروانه‌های با تراش‌های مختلف ترسیم شده است و برای انتخاب نهایی باید ارتفاع کلی و تعداد طبقات مناسب را محاسبه کنیم.

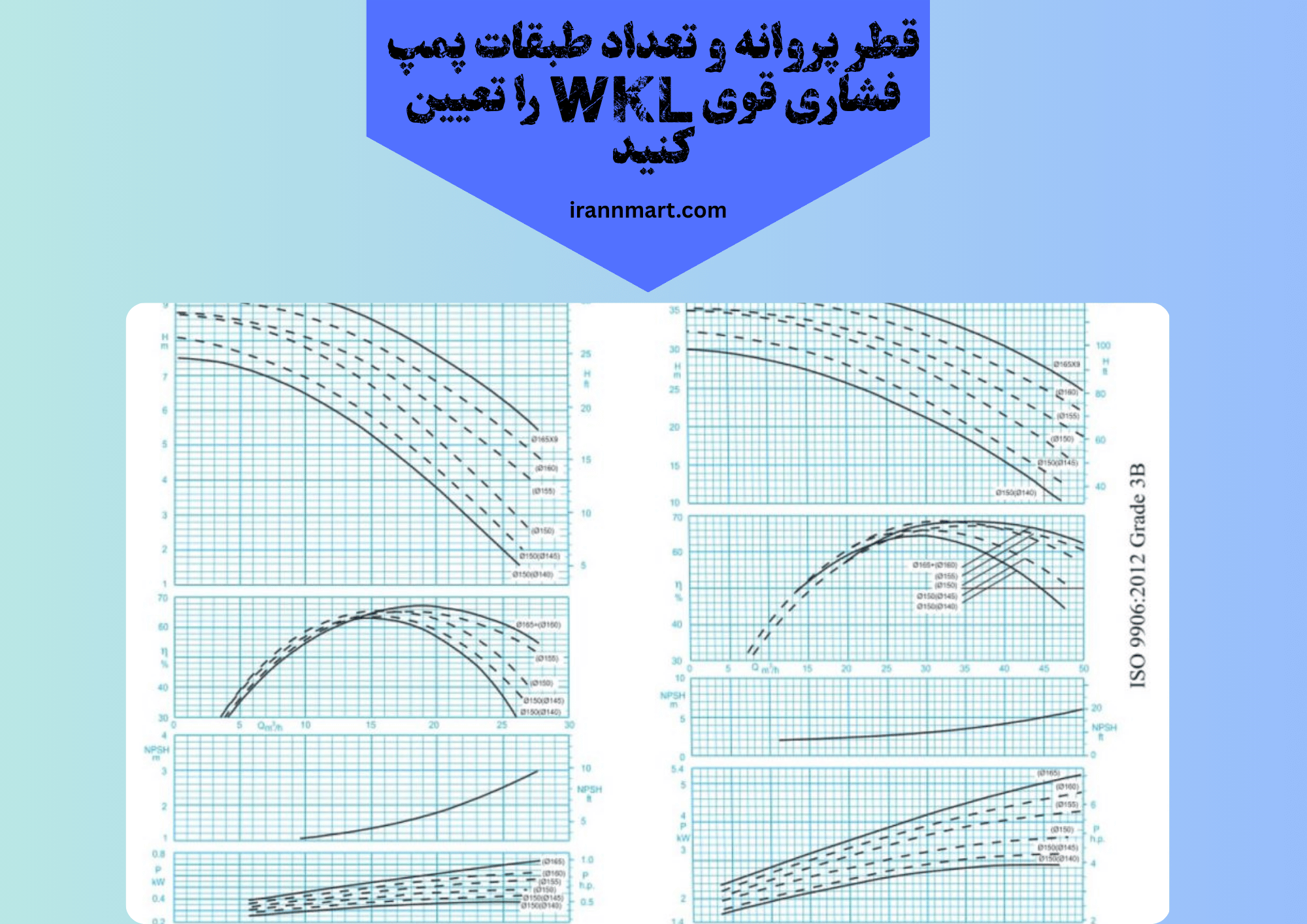

11. قطر پروانه و تعداد طبقات پمپ فشاری قوی WKL را تعیین کنید.
ز آنجایی که ارتفاع مورد نیاز یعنی 120 متر باید مضربی صحیح از ارتفاعی باشد که یکی از تراش‌های پروانه برای دبی مشخص ما تأمین می‌کند، لازم است توجه ویژه‌ای به این مسئله داشته باشیم. این ضریب به طور مستقیم تعداد طبقات پمپ را تعیین می‌کند.
برای آبدهی 30 مترمکعب بر ساعت، چندین حالت مختلف برای ارتفاع خروجی پمپ وجود دارد که شامل موارد زیر می‌شود: ارتفاع 34 متر برای پروانه بدون تراش Ø170×9، ارتفاع 31.2 متر برای تراش پروانه Ø165، ارتفاع 27.5 متر برای تراش Ø160، و نهایتاً ارتفاع 24.8 متر برای تراش پروانه Ø155.
حال اگر ارتفاع کل (120 متر) را بر هر یک از این ارتفاع‌ها تقسیم کنیم، به نتایج زیر می‌رسیم:
-
120 ÷ 34 ≈ 3.5
-
120 ÷ 31.2 ≈ 3.8
-
120 ÷ 27.5 ≈ 4.4
-
120 ÷ 24.8 ≈ 4.8
همانطور که مشاهده می‌شود، هیچکدام از این ضرایب عدد صحیح دقیقی نیست. برای رسیدن به یک انتخاب منطقی، به ارتفاعی نیاز داریم که نزدیک‌ترین ضریب صحیح را به دست دهد. بنابراین، بهترین گزینه انتخاب تراش پروانه Ø160 با ارتفاع 27.5 متر و در نظر گرفتن 5 طبقه می‌باشد که در مجموع هد مورد نیاز را تأمین می‌کند (5 × 27.5 ≈ 137.5 متر، با کاهش جزئی در هد با تنظیم تراش پروانه).
بر این اساس، پمپ انتخابی شما یک پمپ فشار قوی مدل 50 WKL با دور موتور 3000 دور در دقیقه و پنج طبقه با تراش پروانه Ø160 خواهد بود که به صورت زیر نمایش داده می‌شود:
WKL 50/5a (Ø160), 3000 rpm
12. الکتروموتور پمپ فشار قوی wkl را انتخاب کنید.
با مراجعه به انتهای منحنی عملکردی برای تراش پروانه Ø155، می‌توان حداکثر توان مصرفی را حدود 4.3 کیلووات برای هر طبقه مشاهده کرد.
از آنجایی که پمپ انتخابی ما دارای 4 طبقه می‌باشد، توان کل مورد نیاز از ضرب این مقدار در تعداد طبقات به دست می‌آید:
4 × 4.3 = 17.2 کیلووات.
اکنون برای انتخاب الکتروموتور مناسب، باید موتوری را برگزینیم که توان نامی آن برابر یا بیشتر از این مقدار باشد.
با رجوع به جدول مشخصات الکتروموتورهای مناسب برای سری پمپ‌های فشار قوی 50 WKL، مشاهده می‌شود که در دور موتور 3000 دور بر دقیقه، الکتروموتوری با توان 22 کیلووات، بهترین گزینه خواهد بود. این انتخاب علاوه بر تأمین کامل توان مورد نیاز، حاشیه ایمنی مناسبی نیز برای کارکرد مطمئن فراهم می‌کند.
راهنمای انتخاب پمپ گریز از مرکز پمپیران
13. پمپ گریز از مرکز خود را انتخاب کنید.
در این مورد، به‌دست آوردن هد و دبی مشابه فرآیندهای موجود در پمپ‌های شناور و پمپ‌های فشار قوی است. به همین دلیل، برای روشن‌تر شدن موضوع، یک مثال مطرح می‌کنیم. فرض کنید که پمپ گریز از مرکز شما دارای دبی 50 متر مکعب بر ساعت و ارتفاع 29 متر باشد. با مراجعه به منحنی همپوشانی در سرعت‌های موتور 1450 و 2900 دور بر دقیقه، شما قادر خواهید بود که دبی 50 متر مکعب بر ساعت و هد 29 متر را روی منحنی علامت‌گذاری کنید. سپس با رسم دو خط عمودی در هر یک از نقاط مربوطه، پمپ 315-65 برای دور موتور اول و 160-50 برای دور موتور دوم مشخص خواهند شد.
اگر هدف شما از کارکرد پمپ، مداومت در عملکرد باشد، بهتر است که دور موتور 1450 دور بر دقیقه را انتخاب کنید. ولی اگر نیاز به عملکرد پمپ در فواصل زمانی خاص دارید، موتور با دور 2900 دور بر دقیقه مناسب‌تر خواهد بود. با این حال، باید به این نکته توجه داشت که استهلاک پمپ در دورهای بالاتر بیشتر خواهد بود.
14. تراش پروانه پمپ گریز از مرکز را انتخاب کنید.
برای این منظور، روش ساده‌ای وجود دارد. اگر قصد دارید از عملکرد مداوم پمپ 315-65 در دور موتور 1450 بهره‌برداری کنید، کافی است به منحنی مشخصات هیدرولیکی این پمپ مراجعه نمایید. با مشاهده این منحنی، خواهید دید که نقطه تقاطع دبی 50 متر مکعب بر ساعت و ارتفاع 29 متر، تراش Ø310 را در بالای نقطه تقاطع نمایش خواهد داد. به این ترتیب، پمپ گریز از مرکز شما به صورت 65-315a (Ø310), 1450 rpm خواهد بود.
15. الکتروموتور پمپ گریز از مرکز را مشخص کنید.
به نظر می‌رسد که برای محاسبه توان پمپ در این مورد، باید منحنی مشخصات هیدرولیکی را بررسی کرده و بر اساس دبی، توان مورد نیاز را تعیین کنید. شما اشاره کرده‌اید که در دبی مشخص، توان 8.2 کیلووات برای تراشه Ø310 است و در جدول پمپ، به دنبال عددی معادل یا بالاتر از آن می‌گردید که در اینجا 11 کیلووات برای دور موتور 1450 می‌باشد.
در این فرایند:
-
ابتدا منحنی مشخصات هیدرولیکی را بررسی می‌کنید تا خطی که بر دبی عمود کرده‌اید را به ادامه دهید و به منحنی توان برسید.
-
سپس، عدد توان 8.2 کیلووات را در جدول مشخصات پمپ پیدا می‌کنید و عدد معادل یا بزرگ‌تر از آن را می‌یابید که در این حالت برابر با 11 کیلووات است.
نتیجه‌گیری و توصیه نهایی برای انتخاب پمپ پمپیران
در پایان این راهنما، حالا شما مجهز به دانش فنی و دقیق برای انتخاب پمپ مناسب از میان محصولات متنوع پمپیران هستید. همانطور که مشاهده کردید، انتخاب یک پمپ مناسب به بررسی چندین فاکتور اساسی نیاز دارد: دبی مورد نیاز، ارتفاع هد، نوع کاربری، میزان بهره‌برداری، منحنی‌های عملکرد، نوع و تعداد طبقات پمپ، اندازه و تراش پروانه، و در نهایت الکتروموتور متناسب با شرایط کاری.
در جمع‌بندی موارد بررسی‌شده، می‌توان موارد زیر را به‌عنوان دستورالعمل‌های نهایی توصیه کرد:
-
اگر با منابع آب زیرزمینی و چاه‌ها سروکار دارید، پمپ‌های شناور پمپیران بهترین انتخاب هستند.
-
برای کاربردهایی که نیاز به فشار بالا دارند، مانند آبیاری تحت فشار، سیستم‌های آتش‌نشانی و صنعتی، پمپ‌های فشار قوی WKL پمپیران گزینه‌ای ایده‌آل هستند.
-
پمپ‌های گریز از مرکز پمپیران برای انتقال آب در مصارف عمومی، صنعتی و کشاورزی با دبی متوسط و هد پایین تا متوسط مناسب هستند.
توصیه ویژه:
قبل از خرید، حتماً با تیم پشتیبانی فنی پمپیران یا مشاوران فروش مجاز تماس بگیرید. آن‌ها می‌توانند بر اساس اطلاعات دقیق پروژه‌ی شما (نوع سیال، عمق چاه، شرایط برق‌رسانی، میزان آب مصرفی، نحوه نصب و ...) بهترین مدل پمپ و الکتروموتور را پیشنهاد دهند.
همچنین استفاده از کاتالوگ‌های رسمی پمپیران که شامل منحنی‌های همپوشانی و مشخصات هیدرولیکی مدل‌هاست، می‌تواند دقت انتخاب شما را افزایش داده و از بروز مشکلات احتمالی در طول بهره‌برداری جلوگیری کند.
| ویژگی | توضیح |
|---|---|
| طراحی مهندسی دقیق | بهره‌گیری از سال‌ها تجربه در صنعت پمپ‌سازی |
| کیفیت بالا و قیمت رقابتی | توازن مناسب بین کارایی، دوام و هزینه |
| پشتیبانی و خدمات پس از فروش گسترده | شبکه خدمات در سراسر کشور |
| قطعات یدکی در دسترس | اطمینان از تعمیر و نگهداری آسان |
| استانداردهای بین‌المللی | تایید شده توسط مراجع معتبر صنعتی |
با انتخاب درست پمپ پمپیران، می‌توانید بهره‌وری بالا، دوام طولانی و صرفه‌جویی اقتصادی را در پروژه‌های خود تجربه کنید.
